LED - Belichter (100 UV LED's)

Nach einiger Recherche kam mir der Gedanke, dass ich auch sowas haben will....

Mein Röhrenbelichter (Umgebauter Scanner) tut zwar gute Dienste, jedoch benötige ich 3 bis 4 Minuten um eine Platine zu Belichten. Mit dem LED-Belichter geht das in nur 70 sec!

Ich verwende einen Timer von www.kreatives-chaos.de.

Hier ein paar Bilder:

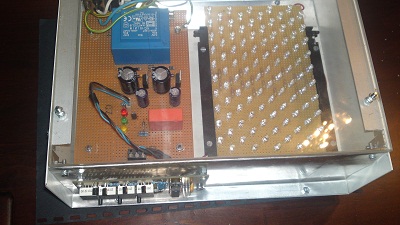

Die Ansicht von Oben zeigt das Netzteil und nebendran die Platine mit 100 UV-Leds. Das ganze befindet sich unter einer UV durchlässigen Plexiglasscheibe.

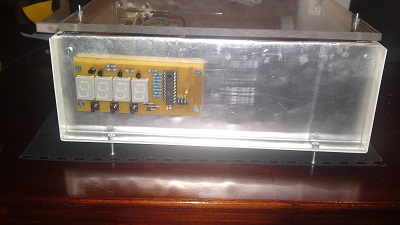

Die Front besteht aus Aluminiumblech, welches abgekantet wurde. Der Timer ist hier montiert, wie man sieht... ;-)

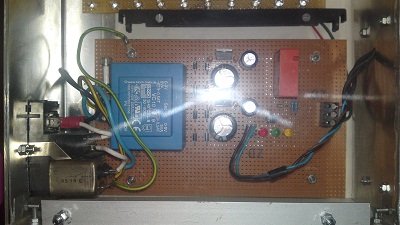

Das Netzteil arbeitet mit einem Transformator mit Sec. 2x 9V. Die Spannung wird mit 8 Dioden gleichgerichtet. Also jede der Spannungen für sich, die unstabilisierte gleichgerichtete Spannung wird dann in Reihe geschaltet um einen 9V und einen 18V Abgriff zu erhalten. Danach werden die untere Spannung ( 9V ) mit einem LM7805 für den Timer geglättet und Stabilisiert. Der zweite Teil der Spannung kommt dann auf einen 7818. Dieser ist für die LED's. Ein Nachgeschaltetes Relais wird vom Timer aus gesteuert. Die großen Elkos vor den LM78xx dienen der Siebung, 100nf sind als Tantal direkt an den LM78xx gehalten und dienen der Unterdrückung der Selbstschwingung. Die etwas kleineren Elkos sind nachgeschaltet. Alles in allem also ein Standard Linear geregeltes Netzteil.

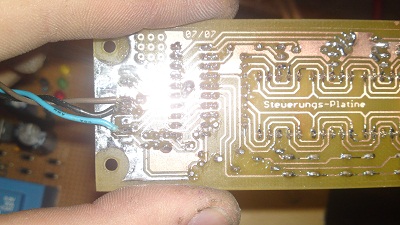

Das ist die Rückseite des Timers. Wie gesagt, eins zu eins von kreatives Chaos übernommen.

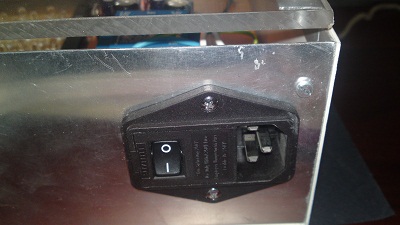

Und hier mit Kaltgerätestecker am Rückblech. Natürlich ist der Erdleiter am Gehäuse und der Platine. ;-)
